Instalación del Sistema Paneling

1. Replanteo de Muros

• Limpiar platea que se encuentre libre de arena, escombros y obstáculos.

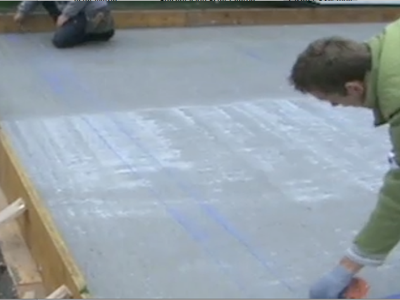

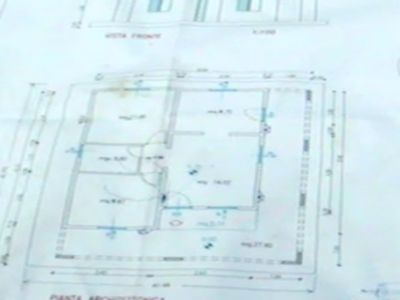

• Consultando los planos, identifique los ejes de muros y márquelos sobre la platea con el tiralíneas.

• Luego a ambos lados de estos ejes marque el espesor de cada muro. (Re-chequear con la cinta métrica y la escuadra este paso)

• Utilizando clavos de acero, clavar listones de madera a lo largo del borde interno y externo de la línea trazada de los muros. Esto ayudara a mantener la escuadra y a alinear las paredes.
• Indique la ubicación de puertas, ventanas, desagües, ventilación, etc., sobre la platea con un marcador.
• Verifique que las instalaciones eléctricas y sanitarias estén bien ubicados con respecto a los muros.

2. Colocación de Anclajes

• Marcar con un crayón cada 60cm en un solo lado del muro.
• Marcar el otro lado del muro cada 60cm pero de manera tal que se encuentre a 30cm con respecto a la marca del frente. El resultado de las marcas serán a 30cm de manera intercalada.
• Contar las marcas y cortar la misma cantidad de bastones en pedazos de 60cm, utilizando varillas de 3/8”.

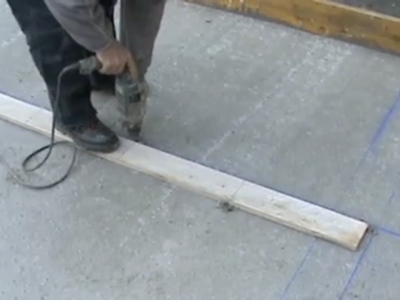

• Con un taladro de martillo y la mecha apropiada, hacer perforaciones arriba de las marcas a una profundidad de 10-15cm.
• Limpiar las perforaciones que estén libre de polvo o agua y rellenar por completo con resina epóxica.

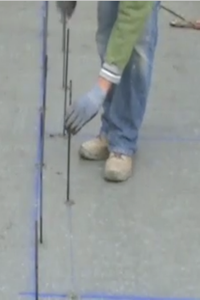

• Colocar los bastones previamente cortados en cada orificio. Utilice una maceta para introducir los bastones hasta su tope.

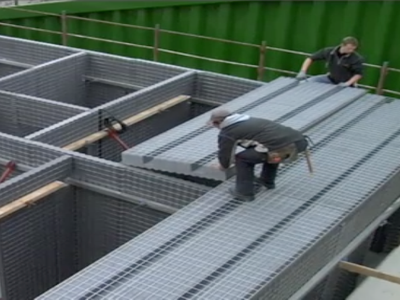

3. Instalación de Paneles de Muros

• Verifique que todos los anclajes de los muros estén perfectamente alineados antes de iniciar la instalación de los paneles.

• Identificar que el panel sea el adecuado para el muro a instalar.

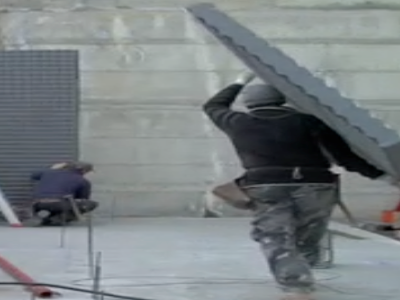

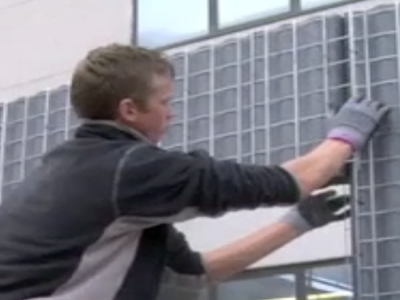

• El panel de poliestireno se coloca en su lugar, empezando siempre por una esquina, cuidando que las varillas de los anclajes queden entre la placa de poliestireno y la malla electro-soldada del panel.

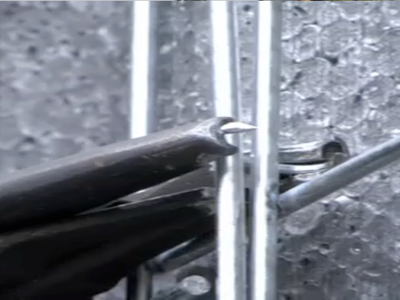

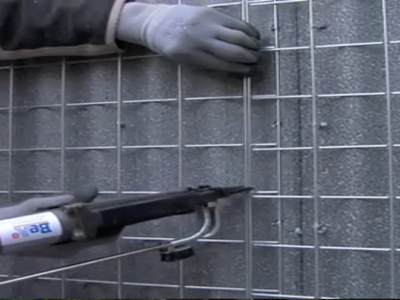

• Se repite el proceso colocando los paneles uno al lado del otro e intercalando los solapes para asegurar la continuidad estructural en todo el elemento. Para el amarre de los solapes, se puede utilizar alambre dulce cal.14 o grapas tipo “c” a una distancia de aproximadamente 40cm entre uno y otro.

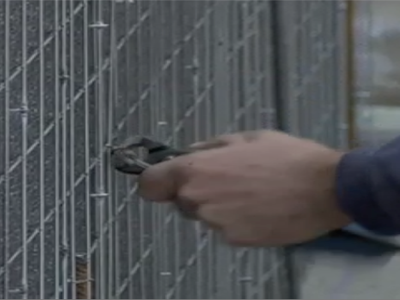

• Una vez los paneles estén colocados entre si, formando el muro, se iniciara el proceso de amarre de los paneles a la barra de anclaje con alambre dulce (cal.18).

• Se procede a marcar con un crayón los huecos de ventanas y puertas según se avanza la instalación de los muros para aprovechar estos cortes.
• Para estos huecos se corta la malla electro-soldada con una cizalla primero una cara para posteriormente cortar la otra. El poliestireno se corta con un cuchillo de sierra.

4. Colocación de Accesorios

• Elegir una esquina para comenzar, colocar la malla L correspondiente sobre la platea.
• En todos los huecos de ventanas se colocaran mallas tipo “u”, insertando dicha pieza a todo lo largo de la mocheta.
• En algunos dinteles se tendrá que reforzar con acero adicional, en este caso, se colocan las barras de acero y se amarran a los paneles en la parte superior del hueco de la ventana .

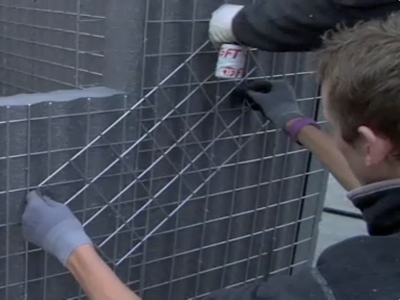

• Se colocaran en las cuatro esquinas de las ventanas y puertas una malla plana con una inclinación de 45 grados, tanto en la cara interior como en la exterior, para contrarrestar el cortante en las esquinas.

• Replantear los conductos y registros a ser instalados. Se puede utilizar pintura en spray para realizar la marca.

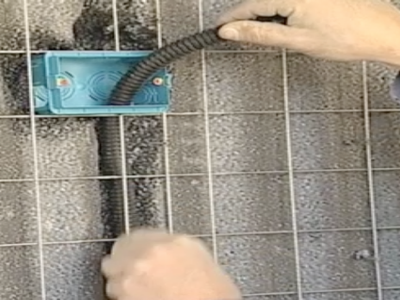

• Deprimir el foam con una antorcha, un blower de aire caliente o cualquier otra herramienta para estos fines y realizar las canaletas guías por donde se realizaran las instalaciones de las tuberías, cajas y registros.

• Deslizar los conductos de tuberías sobre las canaletas guías.

• Asegúrese que dichos canales estén ubicados sobre el lateral del conector que contendrá la instalación eléctrica.

• Mueva el conducto hacia arriba y hacia abajo hasta lograr la llegada al lugar deseado.

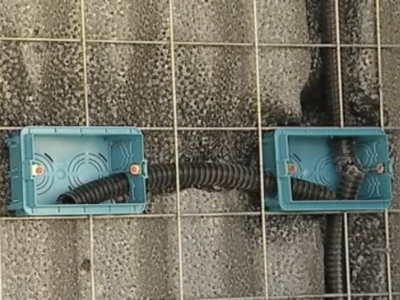

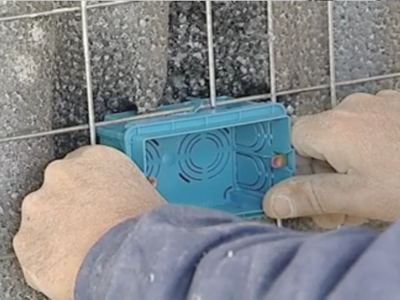

• Corte la malla con el área necesaria, aplique mezcla y acuñe la caja o registro.

• Cubra las cajas o registros con papel o plástico para protegerlo de la entrada de la mezcla de revoque estructural y/o de terminación.
• Donde sea necesario remover la malla para poder introducir los elementos eléctricos, hay que reponer el área de malla con un pedazo de malla para lograr la continuidad del elemento.

• El montaje, nivelación o apuntalamiento incorrecto de los muros puede conducir a serios problemas estructurales, estéticos y económicos en la edificación.
• Vuelva a verificar todas las escuadras de los muros.
• Verifique el correcto plomo de los paneles y conectores en ambos sentidos, de forma transversal y longitudinal.
• Alinee los muros en su parte superior usando escaleras.

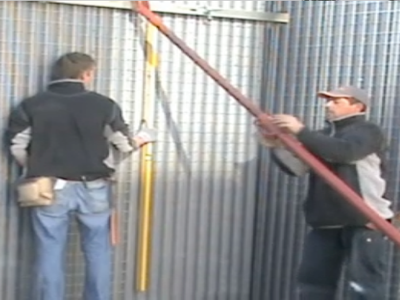

• Comience a apuntalar desde las esquinas, verificando siempre que no se hayan modificado los plomos de las mismas.
• Seguir apuntalando los muros intermedios, verificando de no sobrepasar los 3 metros sin puntales.
• En muros con alturas superiores a los 4.5 metros, verificar si es necesario colocar un refuerzo intermedio para evitar que el mismo se flexión lateralmente.
• Instalar puntales en los marcos de puertas y ventanas.

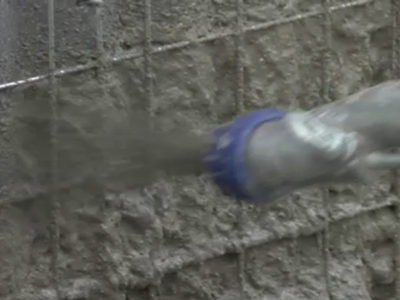

7. Revoque Estructural

• Asegurarse de que el mortero haya sido elaborado según las especificaciones requeridas.

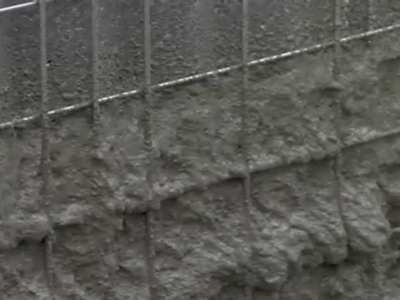

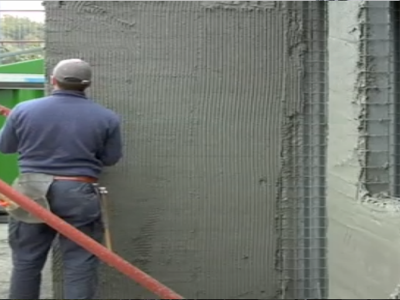

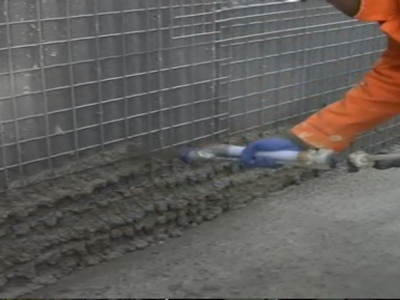

• La aplicación del revoque deberá hacerse en dos partes, la primera hasta cubrir la malla del panel y la segunda quedara el espesor recomendado por el estructuralista.
• Esta segunda aplicación se hará entre 3 a 12 horas posteriores a la primera, para dar oportunidad que inicie el fraguado.

Primer Fraguache

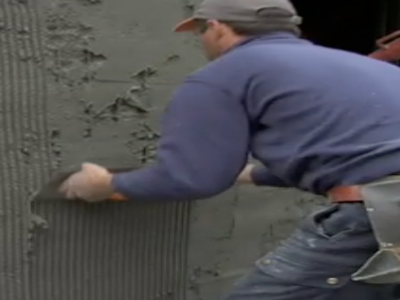

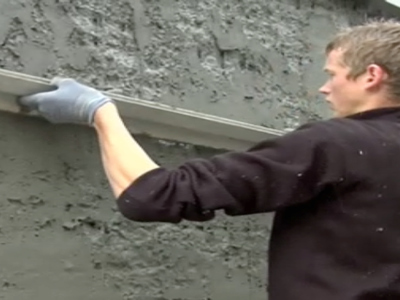

Maestreado
